摘要：電驅動系統是新能源商用車動力系統的核心部件，現有的電驅動系統中的驅動電機和變速器是在固定支撐工裝上進行裝配，存在無法移動及旋轉、人工勞動強度大、裝配困難、靈活性低、使用效率低等問題。為解決電驅系統中驅動電機和變速器的智能化、柔性化裝配需求，本文設計了一種帶翻轉機構的AGV，AGV通過調度系統與MES系統的信號交互，能自動在每個工位旋轉所需的角度，滿足人員裝配需求。結果表明：使用該AGV的裝配方式，提升了電驅系統中驅動電機和變速器的裝配效率與靈活性；助力行業實現轉型升級，實現智能化、網絡化、柔性化生產。

關鍵詞：電驅動系統、AGV、翻轉機構、AGV調度系統

一、引言

隨著國家“雙碳”戰略的推進，推動綠色低碳技術的創新和應用，提高能源利用效率和降低碳排放強度，新能源商用車領域正在進行前所未有的技術蛻變和產業升級。電驅動系統作為新能源商用車動力系統的核心部件，已成為傳統商用車企業、造車新勢力及關鍵零部件制造商競相角逐的戰略要地。另外，隨著技術的不斷成熟，電驅動系統已從早期的過渡產品，進化為集多項優勢于一體的先進解決方案，其優異性能獲得市場的廣泛認可，成為衡量企業技術實力和市場競爭力的重要標尺[1]。

電驅動系統是整個新能源汽車的核心所在，直接影響其經濟性、安全性、可靠性等性能（新能源商用車電驅動系統綜述），電驅動系統主要分為驅動電機、變速器、功率變換器、控制器四大部分[2]?，F(xiàn)有的驅動電機和變速器組裝方法是將驅動電機和變速器直接放置到固定平臺上進行裝配，裝配過程中人員需要到處走動，拿取零件進行裝配，消耗勞動力大，費時費力，效率低。由于裝配過程中驅動電機和變速器無法調整姿態，部分零件裝配困難，并且會導致裝配后質量差，可能會導致驅動系統在高負荷、高轉速下產生較大的噪聲等異常，從而影響乘車舒適性和安全性。

結合現狀，本文設計了一款新能源汽車用驅動電機與變速器裝配AGV，可實現物料的自動運輸，也具備物料旋轉功能，可根據人機工程需求自動調整裝配姿態，提高裝配效率，降低人工勞動強度，實現AGV及裝配線的高效、靈活、穩定運行。二

二、AGV車體設計

如圖1所示，該新能源汽車用驅動電機與變速器裝配AGV，包括底盤，底盤一側設置有支撐架，支撐架一側設置有旋轉工裝，同時支撐架內部設置有零點感應開關，檢測工裝零點位置。

圖1 AGV結構示意圖

AGV車體四周設有擋皮，可防止小零件掉落到AGV車體底部，影響AGV運行。其中，擋皮一側為軟質聚氨酯與地面接觸，保證裝配過程中零件不進入AGV底部，一側為不銹鋼壓板通過螺栓固定在底盤上保證擋皮牢固且美觀[3]。

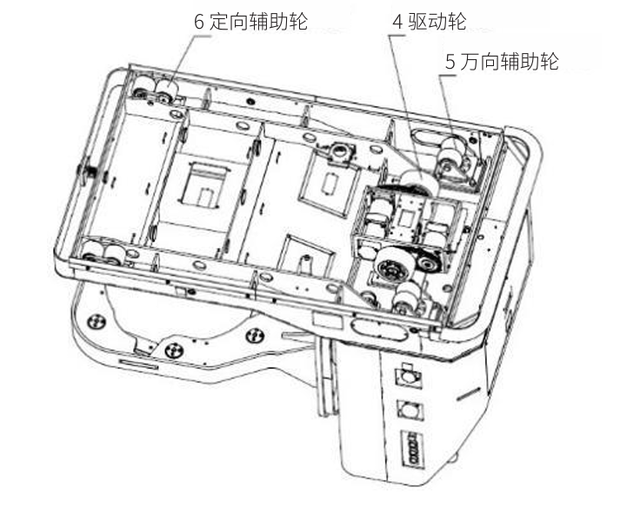

如圖2所示，底盤底部設置有驅動輪、萬向輔助輪和定向輔助輪，可保證AGV行進。驅動單元設置有壓縮彈簧，使驅動輪與地面充分接觸并提供所需驅動力，保證AGV運行。萬向輔助輪為雙排輪，增加AGV與地面的接觸面積，減小對地面的破壞，由于底盤下部設置2個萬向輔助輪與2個定向輔助輪，以及一組驅動輪，會導致部分輔助輪不著地的情況發生，進而定向輔助輪設置為前后輪，輪中間增加銷軸，使得定向輔助輪前后輪可繞銷軸旋轉，保證定向輔助輪與地面充分接觸，進而保證底盤上設置的輔助輪與地面充分接觸，進一步減少對地面的破壞。

圖2 AGV底盤結構示意圖

三、AGV旋轉工裝設計

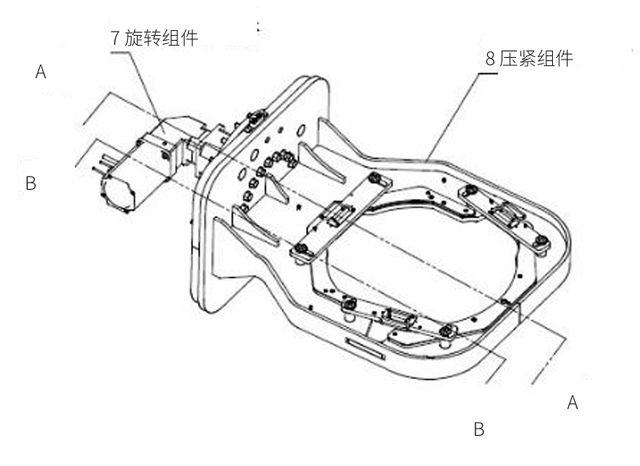

如圖3所示，旋轉工裝[3]包括旋轉組件和與旋轉組件連接的壓緊組件。

圖3 AGV旋轉工裝結構示意圖

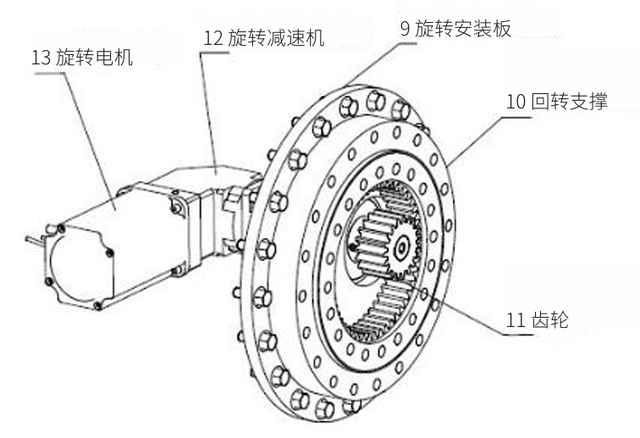

如圖4所示，旋轉組件包括旋轉安裝板、旋轉減速機以及與旋轉減速機連接的旋轉電機。旋轉安裝板的一側通過螺栓安裝在支撐架上，另一側通過螺栓安裝有回轉支撐，回轉支撐內圈設置有內齒和與內齒嚙合的齒輪，齒輪通過螺栓安裝在旋轉減速機上，旋轉減速機通過螺栓安裝在旋轉安裝板上，且旋轉電機通過螺栓安裝到旋轉減速機上。

圖4 旋轉組件7的結構示意圖

當裝配作業完畢后，AGV控制系統下發指令，旋轉電機工作，帶動回轉支撐旋轉進而帶動壓緊組件旋轉，當壓緊組件旋轉帶動感應塊旋轉，當感應塊旋轉到零點感應開關處，零點感應開關有信號，AGV控制系統下發指令旋轉電機停止，使得壓緊組件每次工作完成均可返回零點位，方便下個裝配循環繼續進行。

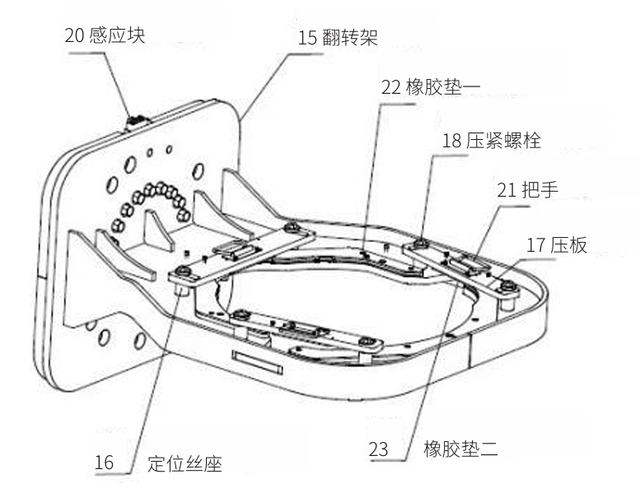

如圖5所示，壓緊組件包括翻轉架，翻轉架上設置有感應塊，支撐架上設置有用于與感應塊信號感應的零點感應開關。

圖5 壓緊組件8的結構示意圖

翻轉架上還設置有橡膠墊一，壓板上設置有橡膠墊二。翻轉架與物料接觸的部分安裝橡膠墊一，同樣壓板與物料接觸的部分安裝橡膠墊二，橡膠墊一與橡膠墊二保護裝配物料不會被壓壞，保證物料在裝配完畢后不會有外觀損傷。

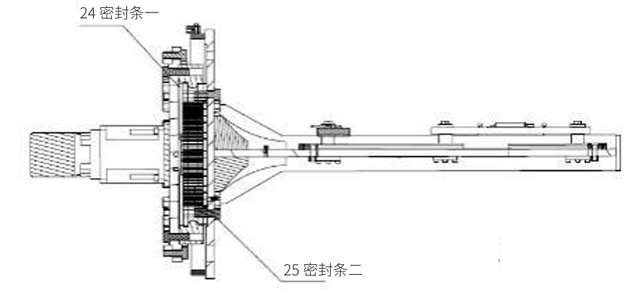

沿AGV旋轉工裝A-A位置剖視圖如圖6所示。旋轉安裝板與回轉支撐之間設置有密封條一，回轉支撐與翻轉架之間設置有密封條二，密封條一和密封條二使得回轉支撐與旋轉安裝板、翻轉架緊密貼合無縫隙，保證潤滑油不外漏，延長回轉支撐與齒輪的使用壽命。

圖6 沿AGV旋轉工裝A-A位置剖視圖

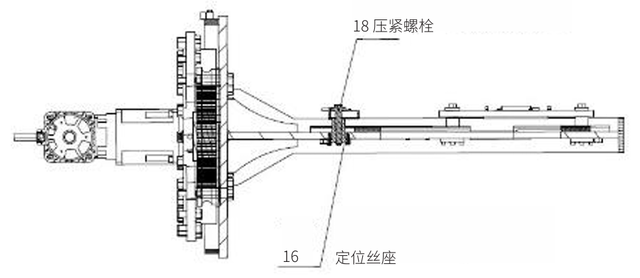

沿AGV旋轉工裝B-B位置剖視圖如圖7所示。翻轉架上設置有定位絲座和壓板，壓板通過壓緊螺栓安裝在定位絲座上。定位絲座通過螺栓及翻轉架內設置的銷孔固定，保證定位絲座的位置精度，另外，定位絲座采用熱處理材料，保證定位絲座能承受一定范圍內的剪切力及拉力，保證工裝使用過程中的穩定性及安全性，壓板放置到兩個定位絲座上并通過壓緊螺栓壓緊，進而可壓緊裝配物料。

圖7 沿AGV旋轉工裝B-B位置剖視圖

定位絲座內孔尾部設置為通孔，頭部設置為絲孔，壓緊螺栓頭部設置為螺紋，中部設置為光軸，壓緊螺栓通過螺紋固定在定位絲座上，并通過壓緊螺栓設置的光軸與定位絲座設置的通孔配合，使得定位絲座與壓緊螺栓有較好的剛度配合，進而保證旋轉工裝在帶著裝配物料旋轉時的安全性。四

四、AGV工作原理

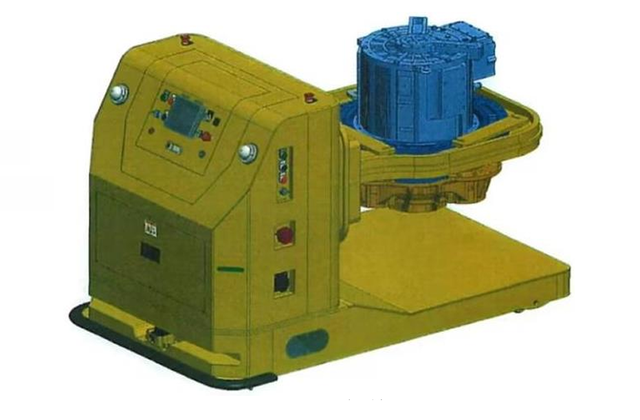

使用AGV裝配時，其壓緊組件在零點，零點感應開關有信號時AGV行進，保證AGV行進過程中的安全性，AGV行進到需裝配物料本體落裝位，裝配物料本體落裝到翻轉架上，操作人員將壓板推到與裝配物料接觸位置，操作人員將壓緊螺栓打緊，使裝配物料固定在工作位置。操作人員按AGV上設置的放行按鈕，AGV繼續行進到裝配工作位，操作人員進行零部件裝配，AGV調度系統根據MES系統傳遞的工位信息，自動將物料旋轉到該工位裝配所需的角度，操作人員也可以按AGV上的旋轉按鈕，進行手動調整。AGV控制系統控制旋轉電機工作，帶動回轉支撐轉動，翻轉架上設置有通孔通過螺栓固定在回轉支撐上，當回轉支撐轉動時，進而帶動翻轉架轉動，實現物料旋轉功能，方便裝配人員裝配。AGV運行效果圖如圖8所示。

圖8 AGV運行效果圖

五

五、實踐應用

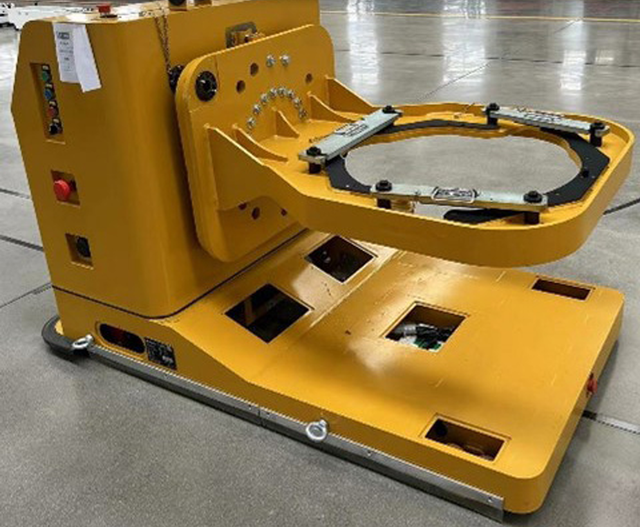

如圖9所示，設計的AGV已在國內某商用車電驅橋車間落地應用，填補了行業空白。根據物流種類不同，AGV自帶翻轉工裝的人工作業面高度在900mm~1000mm，且工裝根據工位需求自動翻轉到合適的作業角度，滿足人機工程，提升用戶體驗。

圖9 AGV實物圖

與傳統的固定支架裝配方式相比，AGV可以根據現場空間及裝配工藝靈活調整運行路線，且路線修改比較簡單，具有較高的柔性化；AGV可以根據MES系統下發的工位信息和物料信息自動調整物料翻轉角度，并且將物料信息傳遞到每個工位，如擰緊工位的機器人可以根據AGV調度系統傳遞的物料信息，自動調整擰緊機的扭矩，對螺栓進行自動擰緊。除了個別工位需要人工裝配外，擰緊工位等關鍵工位均已實現AGV與機器人的自動對接裝配，由原來的地?cái)偸窖b配升級為AGV柔性裝配線后，裝配線節拍由原來的55min/件加快到10min/件，年產量可達15000臺，節約人工12人，極大地提高了工作效率。六

六、結論

通過新能源汽車用驅動電機與變速器裝配AGV的研發設計及應用，給商用車電驅橋裝配行業提供了一種更高效、更柔性化的解決方案。使用AGV作為柔性裝配產線的載體，既能實現物料的自動運輸，也具備物料旋轉功能，可根據人機工程需求自動調整裝配姿態，也可以與線邊機器人實現自動對接裝配，提高裝配效率，降低人工勞動強度；AGV車體四周設有擋皮，可防止小零件掉落到AGV車體底部，影響AGV運行；AGV萬向輪及定向輪為雙排輪，減小對地面的破壞，定向輪設置中間鉸接式，可以保證腳輪與地面良好接觸，進一步減小對地面的破壞。

此方案的實際使用結果對國內外商用車電驅橋的裝配具有重要的指導意義，有助于提高相關行業向智能化、柔性化方向發展。

參考文獻:

[1]李亞楠.商用車新能源化提速，電驅橋推廣大有可為[N].中國汽車報,2024(18):1-4.

[2]王特特,趙鐵栓.新能源商用車電驅動系統綜述[J].南方農機,2021(18):115-119.

[3]高云朋,田洪云,李強,等.新能源汽車用驅動電機與減速器裝配AGV: 202322893024.1[P].

2024-06-28.
